[Tableau] Waterfall Chart 폭포 차트 그리기

화면과 같이 측정값 실적을 계산할 때 총합계에 비중이 어떻게 되는지 확인을 하고자 한다면 폭포 차트가 유용하다.

보통은 매출실적에서 영업이익을 확인할 때 고정비용과 원가를 한눈에 보고자 할 때 사용한다.

Waterfall Chart 위키피디아



태블로에서 폭포차트를 만들어보자.

주의사항은 각 단계별 실적의 차이를 통해 계산하는 것이기 때문에 이미 집계된 필드는 사용할 수 없다.



데이터 샘플은 태블로 제공인 슈퍼스토어 - 샘플을 이용했다.

보여줄 내용은 한국의 지역 매출을 나타내어보자.



1. 먼저 매출(측정값)을 복제하여 계산된 필드로 Waterfall(매출) 필드를 만들어야 한다.

2. 한국 지역의 매출을 보아야 하므로 한국을 필터링하고 도시(차원)필드를 열 선반에 올려놓는다.

그리고 매출(측정값)을 행 선반에 올려놓는다.

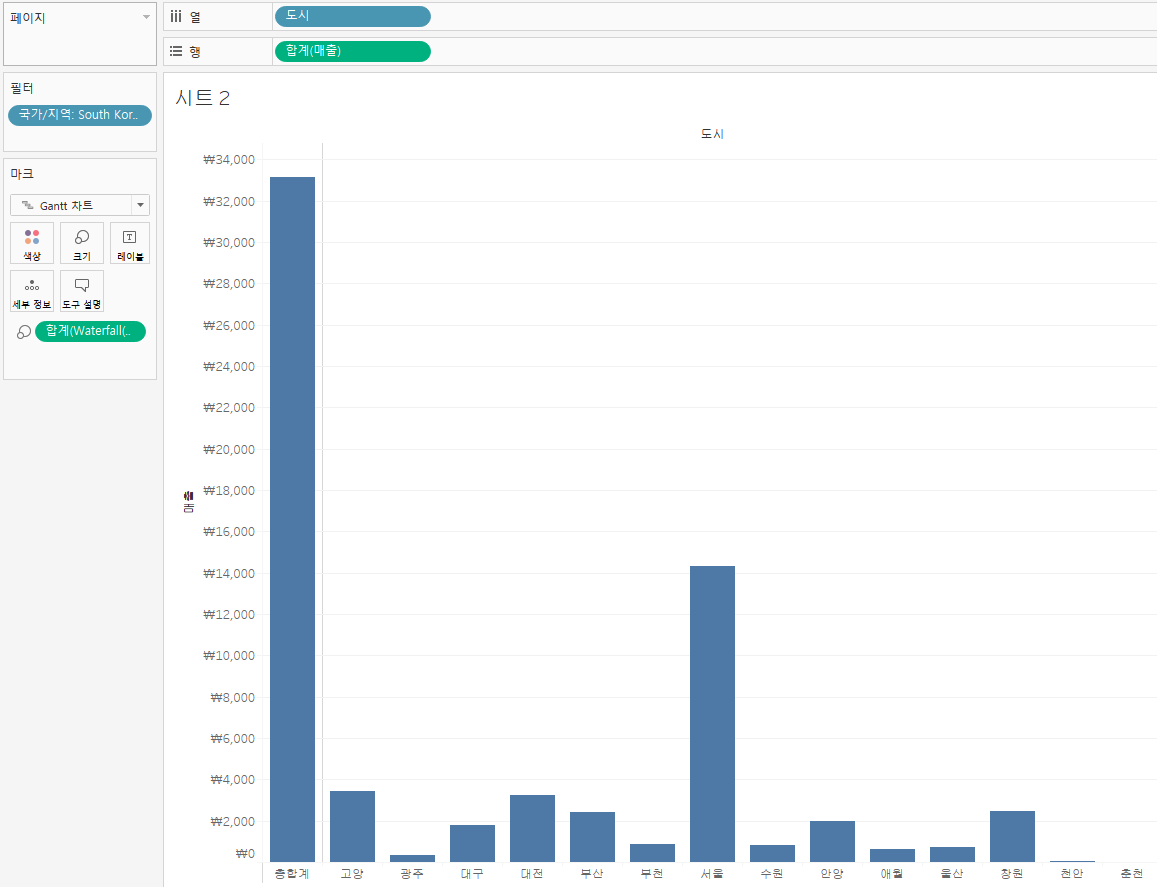

3. 차트를 간트차트로 표현한 후에 1번에서 만든 Waterfall 측정값을 크기에 올려놓는다.



4. 분석 → 총계 → 행 총합계 표시 체크 / 행 총계를 왼쪽으로 체크



5. 행선반에 올려진 매출(측정값)을 누계값으로 변경하면 완성이다.



6. 여기서 상황에 맞게 색상을 넣거나, 정렬, 총합계를 오른쪽으로 하고 그래프를 리버스해서 사용하는 등 사용자가 커스텀에 맞게 설정하면 되겠다.





Reference

위키피디아 en.wikipedia.org/wiki/Waterfall_chart
